saleae 로직 어널라이저 - 임베디드 SW 개발 필수 장비

안녕하세요. 오늘은 임베디드 SW 개발을 하면서 필수적으로 필요한 장비를 하나 소개하려고 합니다.



보통 상위 Application을 개발할 때 컴퓨터 하나만 들고 다니며 멋있게 자판을 두드리고 멋있게 엔터를 치고 끝내는 모습을 볼 수 있습니다. 멋있고 잘생긴 남자 주연 배우가 그러고 있으면 비현실적인 느낌이 들긴 하지만요..^^;;



하지만 임베디드 SW를 개발할 때는 그렇지 않습니다. 타깃 시스템과 그 주위에 어지럽게 널브러져 있는 인두기와 납들이 생각납니다. 그리고 그 주위에는 오실로스코프, 함수 발생기, 파워서플라이, 널브러져 있는 전선과 저항들이 있기 마련이죠. 그중에서도 임베디드 SW 개발을 하면서 가장 필요한 장비가 바로 계측장비라 할 수 있습니다.

왜냐하면 내가 열심히 개발한 SW가 내가 원하는 대로 동작하고 있는지 확인을 하려면 계측장비 없이는 불가능하기 때문입니다. 계측장비에는 여러 가지가 있는데 그중에서도 저는 saleae 로직 어널라이저를 소개하려고 합니다.







1. saleae 로직 어널라이저 타입

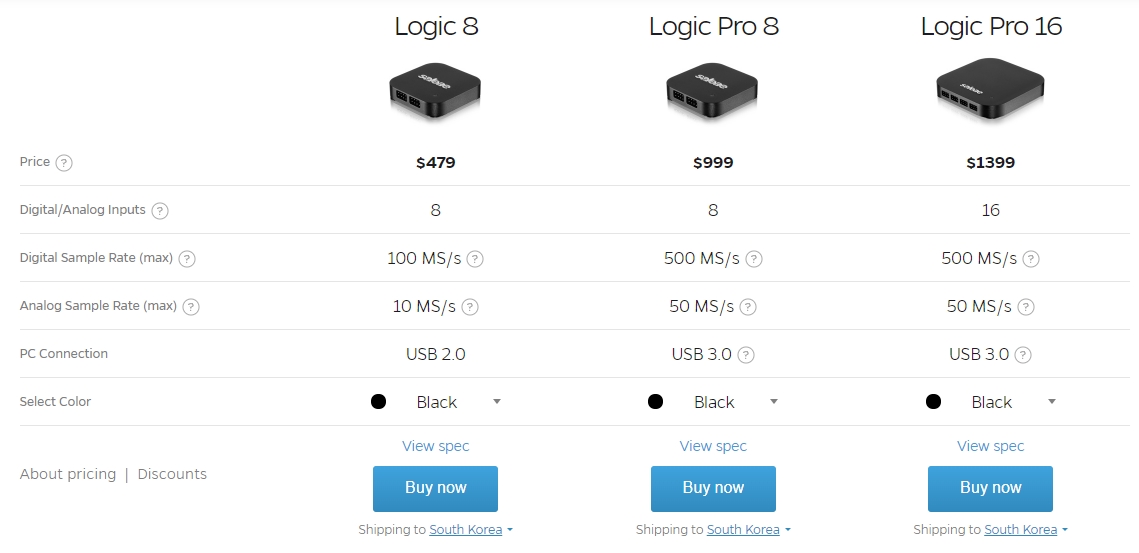

타입은 Logic8, Logic Pro 8, Logic Pro 16으로 3가지가 있습니다.

제가 현재 쓰고 있는 것은 Logic Pro 8로 양산 개발하는데 쓰는데 전혀 문제없이 쓰고 있습니다.

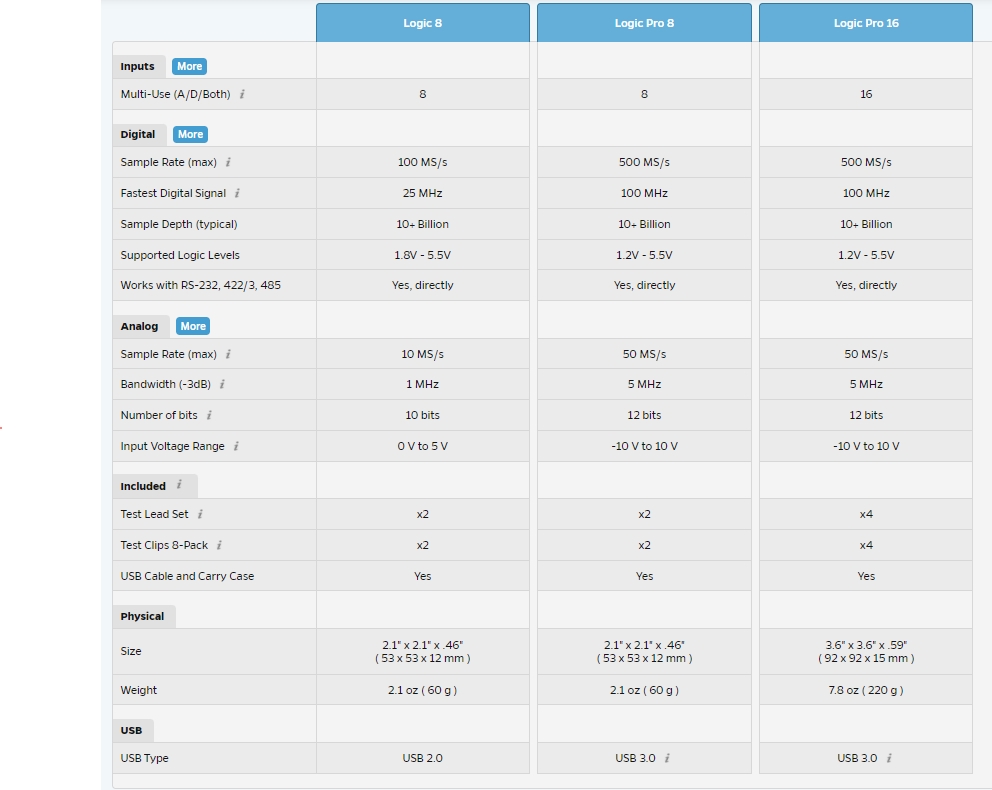

좀 더 자세히 스펙을 한번 볼까요?

Digital과 Analog 시그널 모두 측정이 가능하며 채널 개수와 측정 범위나 Sampling 개수가 차이가 나서 타입이 나뉘고 있는 것을 확인할 수 있습니다.



2. 외형

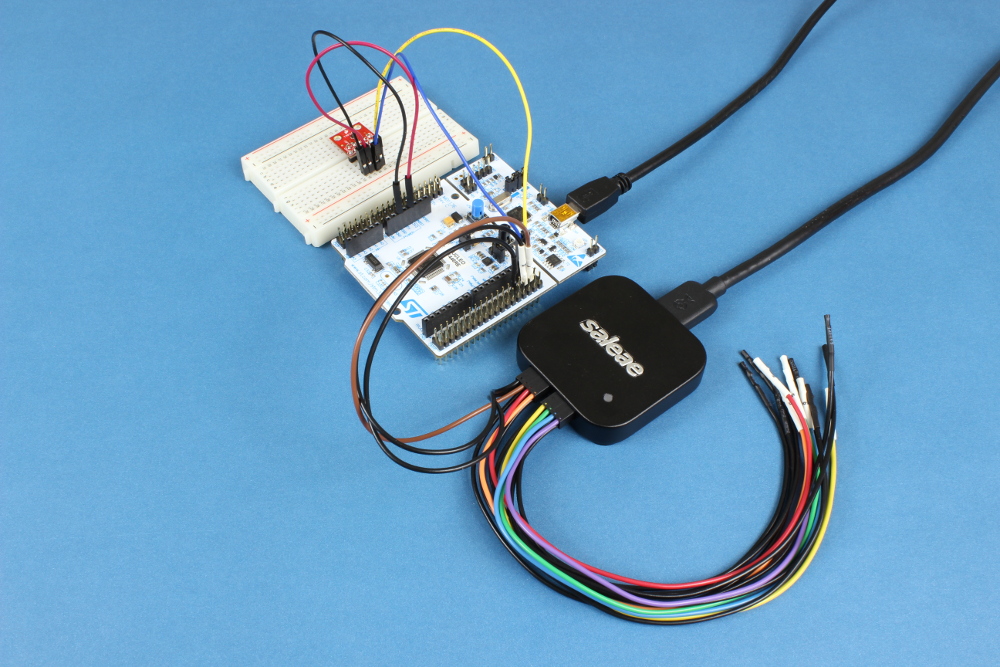

saleae Logic pro 8 로직 어널라이저는 위에 있는 사진처럼 생겼습니다.

5.3cm * 5.3cm의 크기의 정사각형 크기이고 220V 전원을 사용하는 것이 아니라 USB 전원을 사용하여 공간 활용 측면에서도 매우 좋습니다. 채널도 최대 8개까지 쓸 수 있어서 SPI 통신 계측할 때에도 여분 4 채널이 남으니 너무나도 활용하기 좋다고 생각이 듭니다.

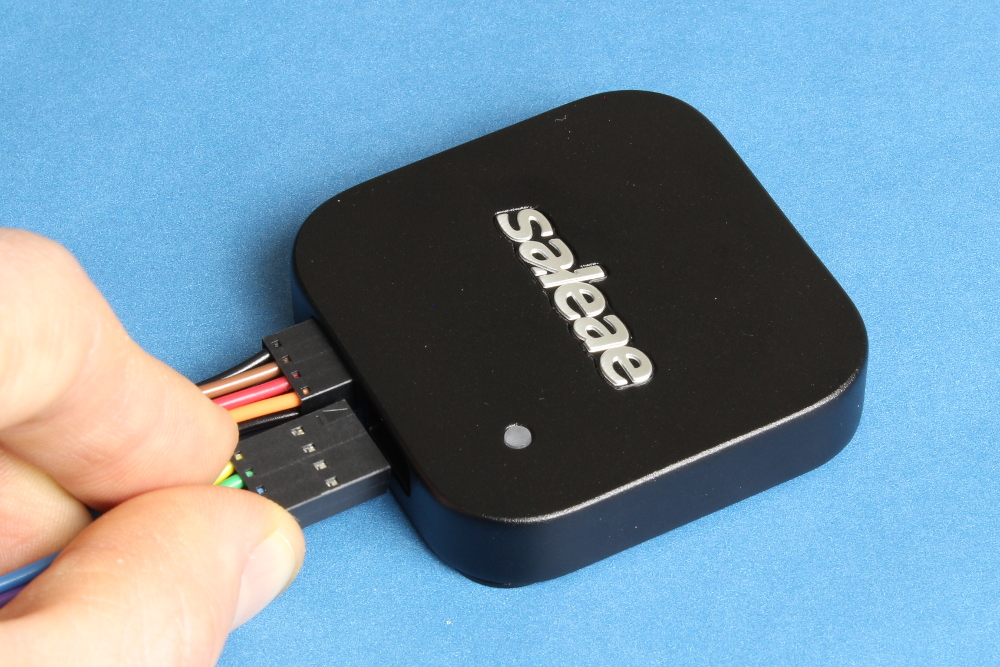

그리고 EVB보드에 바로 수컷 핀에 바로 연결할 수 있도록 암컷 핀 형태를 가지고 있어서 연결하기가 매우 사용하기 편하게 되어있습니다.

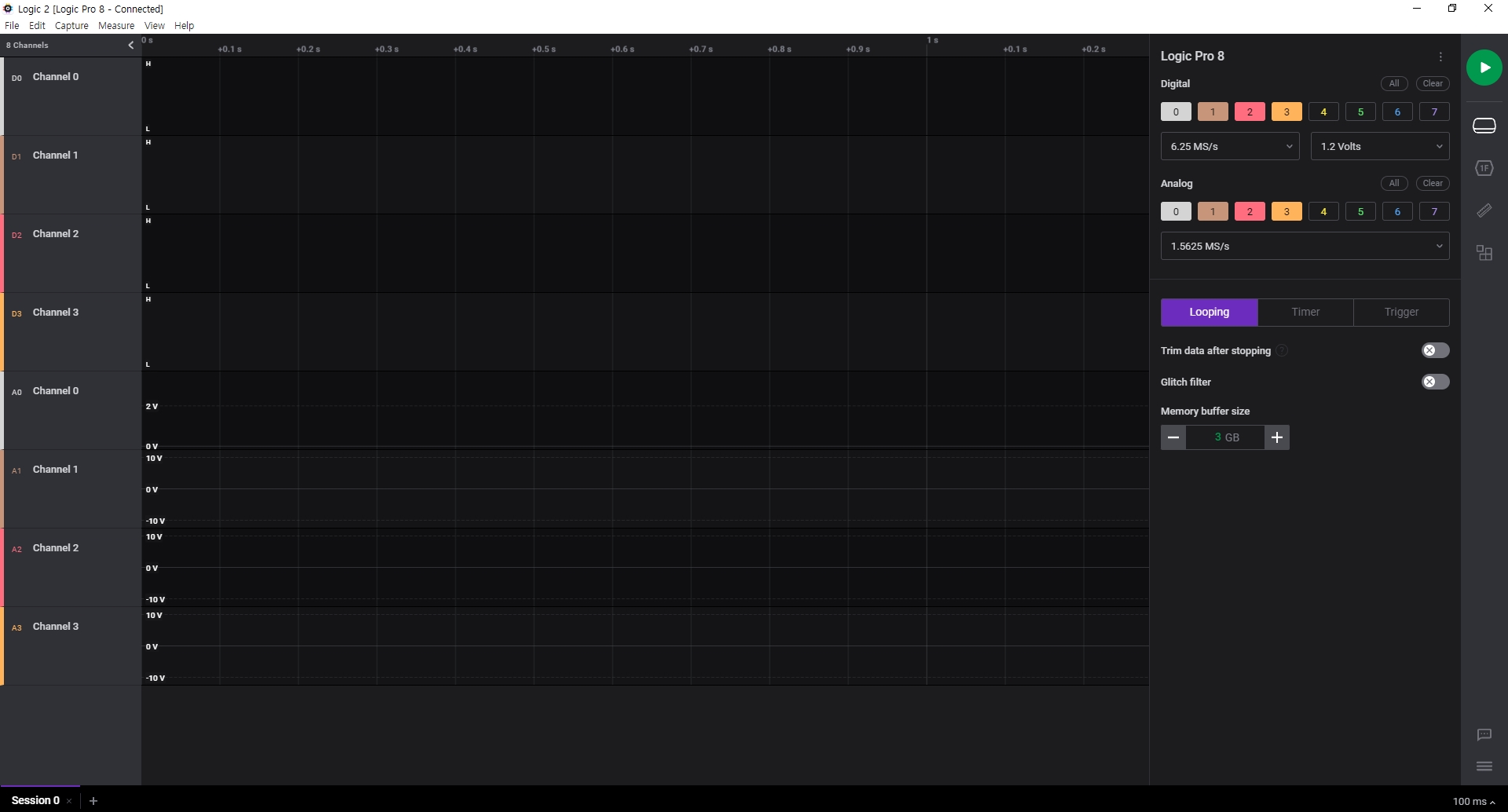

3. saleae 2.4.41 프로그램

saleae를 구매하시면 saleae 프로그램을 이용하실 수 있습니다.

아래 링크가 있으니 다운로드하시면 됩니다.



https://www.saleae.com/downloads/

Logic analyzer software from Saleae



이 프로그램을 통해서 우리는 많은 파형들을 계측할 수 있습니다.

이 프로그램을 사용해서 사용하는 사용법은 다음 편에서 한번 다뤄 보도록 하겠습니다.



4. 가격

가격은 Logic 8이 479달러 Logic Pro 8이 999달러, Logic Pro 16이 1399달러네요.

제가 Logic Pro 8을 샀을 때만 해도 699달러였는데 300달러가 올랐네요...

이게 무슨 일인지... 허허 제품을 산 입장에서는 매우 다행이라 생각이 드는데 이제 구매하시려는 분들에게는 부담이 생긴 것 같습니다. 허허허허...







5. saleae 제품 대안



그래서 처음 임베디드 개발을 하시는 분들에게 이러한 고가의 제품을 구매하라고 추천은 못하겠고 우선 초보자에게 맞는 제품을 하나 추천해보려고 합니다.



https://ko.aliexpress.com/item/4000152166229.html?spm=a2g0o.productlist.0.0.55855b5266Ff24&algo_pvid=0e944599-b78e-4ce1-a374-b5b5fe0f95b1&algo_exp_id=0e944599-b78e-4ce1-a374-b5b5fe0f95b1-8&pdp_ext_f=%7B%22sku_id%22%3A%2212000021900555544%22%7D&pdp_pi=-1%3B9.35%3B-1%3B-1%400%3BUSD%3Bsearch-mainSearch

5000.0₩ 42% OFF|8 채널 24M 8CH 마이크로 컨트롤러 암 FPGA 디버그 도구 장착 USB 로직 분석기, 24MHz, 16MHz



우선 가격이 너무 착합니다. 만원 초반대면 구매하실 수 있고 saleae 프로그램을 이용해서 측정도 가능합니다.

성능은 당연히 정품처럼 사용은 불가능합니다. 그래도 처음 임베디드를 접하는데 이 정도 가격에 이 정도 포퍼먼스라면 충분히 살만하다 생각이 듭니다.
